XRNT 高压熔断器用在哪里？从变压器保护到箱式变电站

先认识 XRNT：它保护的是什么？

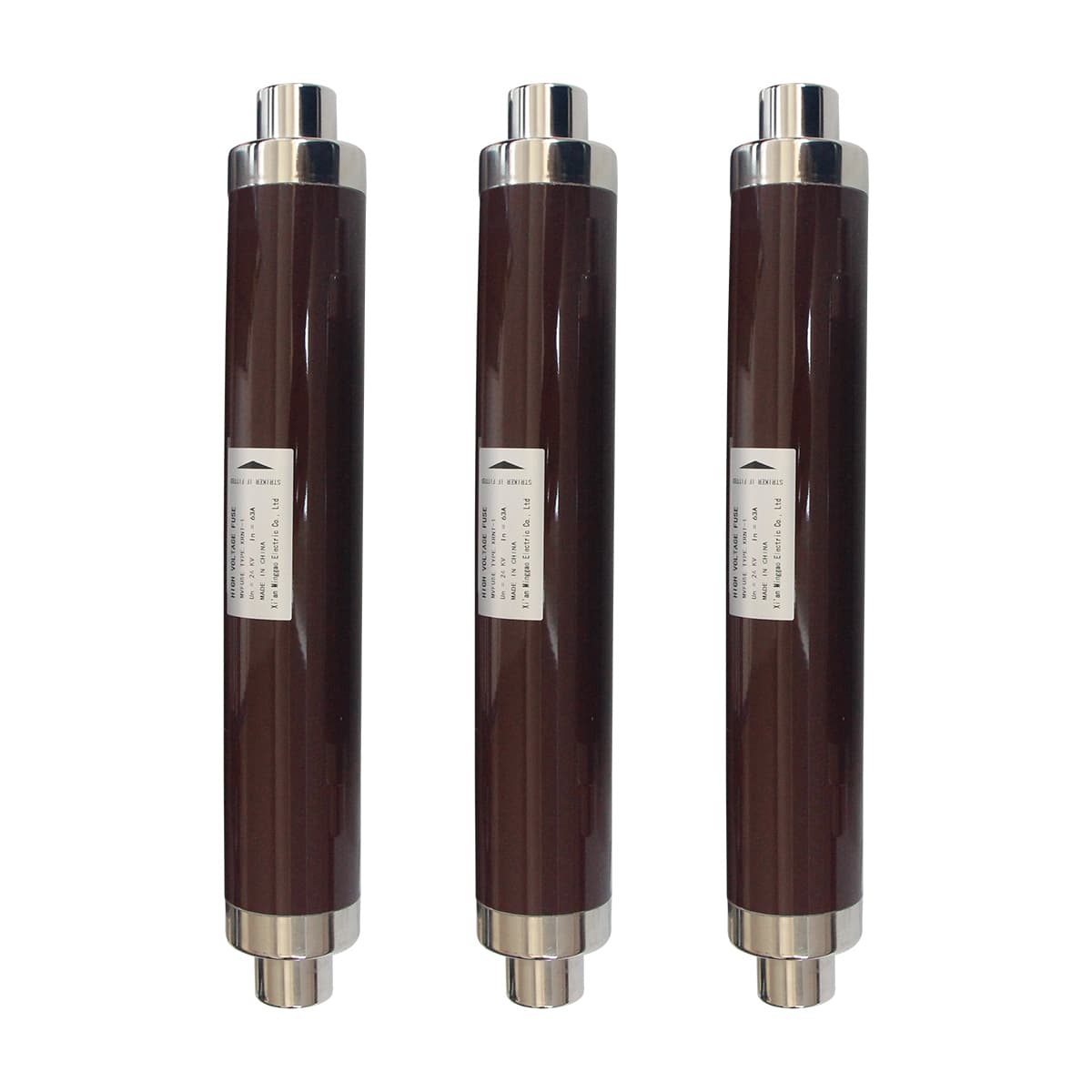

XRNT 是面向变压器保护的户内高压限流熔断器系列。在与产品额定条件相符的交流回路中，它用于切除规定范围内的故障电流；进入限流区间后，还可限制通过设备的故障电流峰值和能量，减轻短路带来的热效应与电动力影响。

铭高 XRNT 出口规格书列明了户内交流 50 Hz 系统的应用，并介绍了与开关设备配合、用于高压开关柜、环网柜和高低压预装式变电站的场景。这是系列层面的用途说明；具体电压、电流、分断范围和安装尺寸，仍应以所选型号的数据表为准。

应用一：配电变压器高压侧

在工厂、商业建筑及居民配电站中，一个典型安装位置是配电变压器的高压进线回路。熔断器与上级电源、变压器和低压侧保护共同构成配合关系，用于在规定的故障条件下切除故障支路。

选型既要躲过变压器正常合闸时的励磁涌流，又要在需要保护时及时动作。变压器容量和高压侧电压只能给出负载电流的起点，还应结合涌流、阻抗、短路耐受能力及低压侧保护曲线进行判断。

应用二：环网柜与负荷开关—熔断器组合电器

在环网柜中，负荷开关—熔断器组合电器是变压器支路常见的保护方案。开关与熔断器各自承担相应的开断任务，设计和选型需要把它们作为组合装置核对，不能只确认熔断体能够装进熔断器室。

对于配置撞击器并具有对应联动机构的方案，熔断体动作后可通过机构触发开关三相分闸。必须核对撞击器的输出力、行程、安装方向和机构匹配性；具备撞击器，并不等于熔断体本身就具有全范围过载保护能力。

应用三：箱式变电站与工业配电

箱式变电站把高压设备、变压器和低压配电设备集中布置。当成套设备采用开关—熔断器保护方案时，适配的 XRNT 可作为变压器高压侧保护的一部分；工业配电室中的相应变压器支路，也可按同样的配合原则评估。

箱变布置在室外，不代表其中的户内熔断体可以直接暴露于室外环境。需要关注熔断器室的温度、通风、湿度、绝缘距离、接触结构和允许功耗，并按成套设备要求进行降容与适配核对。密闭柜内的使用条件，不能简单等同于开放环境下的额定条件。

应用四：光伏、储能项目中的配套变压器回路

光伏电站和储能项目中可能配置升压变压器及辅助供电变压器。只有当具体高压交流变压器回路采用相容的熔断器保护方案时，才可评估 XRNT 的适用性；不能因为项目属于新能源领域，就默认所有变压器都采用这一系列。

较大容量的变压器回路可能采用断路器与继电保护方案。光伏组串直流侧、电池直流侧及变流器半导体保护的要求又各不相同，不能用高压交流 XRNT 直接替代对应的直流或快速保护熔断器。

应用边界：不要忽略最小分断电流 I₃

对于后备式熔断体，最小分断电流 I₃ 是其规定分断能力的下限。某些低倍过电流可能使熔体发热甚至熔化，却不属于它能够保证安全切除的电流区间，因此需要其他经配合的保护装置覆盖这部分异常工况。

不能仅凭“XRNT”型号前缀推断分断类别，也不能把某一产品的 I₃ 数值套用到整个系列。应核对具体型号的分类和数据。同样，变压器保护用 XRNT 也不能因为尺寸接近，就与电压互感器保护用 XRNP 或电动机保护熔断器直接互换。

选型或替换时，准备哪些资料？

例如，一台三相 630 kVA、一次侧 10 kV 的变压器，高压侧额定电流约为 36.4 A，计算式为 I＝S／（√3×U）。这只是变压器的负载电流，不代表应直接选 40 A 熔断体；最终额定电流还需要结合曲线、励磁涌流和柜内使用条件确定。

• 系统标称电压、最高电压、频率、接地方式及预期短路电流。
• 变压器容量、变比、阻抗、励磁涌流及短路耐受资料。
• 原熔断体型号、铭牌照片、总长、管径、触头尺寸和撞击器信息。
• 开关柜型号、允许采用的熔断器组合、联动机构及环境限制。
• 上下级保护整定、时间—电流曲线、额定分断能力和最小分断电流。
